Fusing a slumping skla: slučitelnost, teplotní křivky a vady spékání

Tavené sklo odpouští méně chyb, než se na první pohled zdá. Dva kusy skla, které vedle sebe vypadají naprosto stejně, se po vychladnutí rozejdou v napětí a tabule praskne po několika dnech v regálu. Jinde je vinen příliš strmý náběh, chybějící výdrž nad měknutím nebo žíhání zkrácené o půl hodiny, protože se pec zdála být dost studená.

Bervase je nezávislý informační projekt o horkém zpracování plochého skla v peci. Texty na této stránce popisují postup od kontroly slučitelnosti a řezání dílů přes separátory a formy až po čtení teplotní křivky, rozpoznávání vad a bezpečné dokončení hran.

Materiály jsou psané jako dílenské poznámky, ne jako nabídka zakázkové výroby. Uvedené teploty jsou orientační a vždy se ověřují na vlastní peci a konkrétním skle.

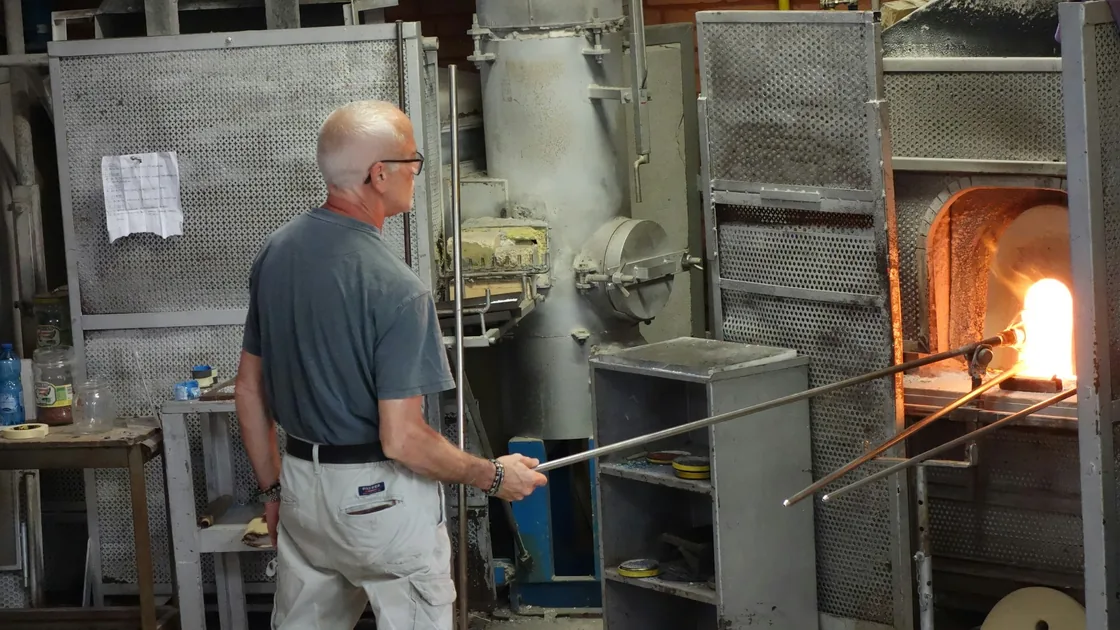

Pohled do horké pece. Při fusingu se sklo nikdy nedostává do tekutého stavu jako při foukání — pracuje se v pásmu, kde jen měkne a spojuje se.

Sklář pracuje s rozžhaveným sklem u otevřené pece v dílně

Slučitelnost skla a koeficient teplotní roztažnosti

Každé sklo se při ohřevu roztahuje a při chladnutí smršťuje jinak. Míru toho pohybu popisuje koeficient teplotní roztažnosti, v dílenské praxi zkracovaný na COE. Když spečete dva díly s odlišnou roztažností, spoj mezi nimi po vychladnutí zůstane trvale napjatý. Takový výrobek nemusí prasknout hned; často se rozpadne až po týdnech, při změně teploty nebo při prvním doteku brusného kotouče.

Sortiment plochého skla pro spékání se proto prodává v uzavřených řadách, nejčastěji označených jako 90 a 96. Číslo samo o sobě není fyzikální hodnotou, kterou by šlo bezpečně porovnávat mezi výrobci — je to spíš jméno rodiny, uvnitř které si výrobce hlídá, aby k sobě jednotlivé barvy pasovaly. Různé barvy z jedné řady jsou vzájemně odzkoušené; sklo z jiné řady, tabulové okenní sklo nebo lahvové sklo do té rodiny nepatří, i kdyby měly na papíře podobné číslo.

Praktické pravidlo je jednoduché: v jednom výrobku míchejte jen skla, o kterých máte přímý doklad, že jsou slučitelná. Zbytky bez identifikace nejsou úspora, ale odložený problém. Pokud chcete neznámý střep přesto zařadit, dělá se zkouška spékáním úzkých proužků na podložním skle, která se pak prohlíží v polarizovaném světle — mezi dvěma polarizačními filtry se napětí kolem spoje ukáže jako světlé či barevné halo. Zkouška zabere jeden běh pece a ušetří rozbitou práci.

Co si o skle poznamenat, než ho použijete

Řadu roztažnosti a výrobce, ideálně přímo na střepu lihovým popisovačem.
Tloušťku tabule — nejčastěji 2 a 3 mm; míchání tlouštěk mění výslednou výšku.
Zda jde o čiré, opálové nebo vrstvené sklo; opály se často jeví jako tmavší a pomaleji prohřívají.
Stranu s texturou nebo irizací, protože se do spoje chová jinak než hladký povrch.
Jestli má sklo tištěnou nebo napařenou vrstvu, která nesnese kontakt s formou.
Datum a číslo běhu pece, ve kterém se sklo osvědčilo.

Řezání, lámání a skládání dílů

Řez do plochého skla se dělá jedním tahem kolečkového řezáku, bez opakovaného přejíždění. Druhý tah po stejné čáře rýhu nezlepší, jen otupí kolečko a vytvoří tříšť, která se do spoje zataví jako šedý mrak. Rýha má být slyšitelně jemná, ne hluboká. Lámání následuje hned; rýha, která leží několik hodin, se láme hůř a častěji uhýbá.

U vnitřních oblouků se nepokoušejte odlomit celý tvar najednou. Odebírá se po úzkých pásech od okraje ke značce a zbytek se dočišťuje kleštěmi nebo brusným kotoučem. Tvarová přesnost před vypálením se vyplácí: sklo v peci sice okraje zaoblí, ale nezaplní mezeru mezi špatně sedícími díly — místo toho v ní zůstane bublina.

Před skládáním se každý díl umyje a odmastí. Otisk prstu, prach z broušení nebo zbytek řezného oleje se při ohřevu projeví jako trvalý zákal nebo jemné jehličky mezi vrstvami. Stačí voda s trochou saponátu, opláchnutí a utření do sucha; leštidla a mléčné čističe zanechávají film.

Zkontrolujte, že všechny díly patří do stejné řady roztažnosti, a rozložte je nasucho mimo pec.
Řežte jedním tahem, lámejte hned a hrubé hrany srazte, aby na sebe díly doléhaly celou plochou.
Umyjte a odmastěte každý díl zvlášť, poslední otření dělejte až těsně před uložením do pece.
Skládejte na připravenou podložku od středu k okrajům a vyhněte se posouvání hotové sestavy.
Drobné prvky, které se snadno posunou, uchyťte minimálním množstvím pojiva, které při ohřevu beze zbytku vyhoří.
Zapište pořadí vrstev a plánovanou křivku dřív, než pec zavřete.

Separační vrstvy a keramické formy

Změklé sklo se spojí s čímkoli, na čem leží. Mezi sklo a podložku proto vždy patří separační vrstva. Nejběžnější jsou dvě řešení: nástřik nebo natření suspenzí na bázi hlinky, která se po vypálení otírá jako suchý prášek, a tenká tkanina z keramických vláken, která zároveň drží tvar podložky.

Suspenze se nanáší v několika tenkých vrstvách křížem, ne v jedné husté. Po zaschnutí musí být povrch rovnoměrně matný a bez stop po štětci — každá rýha se přenese na spodní stranu skla. Vrstva se obnovuje, jakmile začne mít lesklá místa nebo se odlupovat; obroušená místa nejde jen přetřít, plocha se očistí celá.

Tkanina z vláken dává charakteristicky texturovaný spodek. Nová tkanina se před prvním ostrým během vypaluje naprázdno, protože se z ní uvolňuje pojivo. Při manipulaci se z vláken uvolňuje prach, se kterým se pracuje jen v respirátoru a s vypnutým průvanem.

Formy pro tvarování

Keramické formy pro slumping se dělí na dva typy podle toho, kudy sklo klesá. Do vnitřní formy sklo propadá a kopíruje dutinu; přes vnější formu se přehýbá dolů a okraj zůstává volný. Obojí musí mít odvzdušňovací otvory, jinak se pod sklem uzavře vzduch a vytlačí střed vzhůru. Otvory se nesmí ucpat nánosem separátoru.

Vnitřní forma: Sklo klesá do dutiny, tvar je čitelnější a okraj se stahuje dovnitř. Vhodná pro mísy a talíře; průměr polotovaru se plánuje s rezervou na stažení.
Vnější forma: Sklo se přehýbá přes kopec a okraj klesá volně dolů. Dává měkčí, méně předvídatelný tvar a je citlivější na nerovnoměrný ohřev.
Rovná podložka: Používá se pro plné i částečné spékání. Musí být rovná a čistá; vytlučená police se otiskne do spodní strany výrobku.
Formy z vláknité desky: Lehké a snadno tvarovatelné, ale při každém běhu se drolí. Před vypálením se vždy zpevňují a ošetřují separátorem.

Náběh, výdrž, rychlé chlazení a žíhání

Program pece není jedno číslo, ale sled úseků. Nejdřív pomalý náběh, pak výdrž na pracovní teplotě, poté záměrně rychlý pokles do pásma žíhání, delší výdrž na žíhací teplotě a nakonec řízené, pomalé dochlazování. Každý z těch úseků řeší jiný fyzikální problém a nelze je zaměňovat.

Náběh je nejrizikovější v prvních stovkách stupňů, dokud je sklo studené a křehké. Rozdíl teplot mezi povrchem a jádrem tabule vytváří napětí, které se nemá kam vyrovnat, a sklo praskne dřív, než začne měknout. Tlustší sestavy, kombinace více vrstev a velké průměry vyžadují mírnější stoupání. U vrstev nad sebou počítejte celkovou tloušťku, ne tloušťku jedné tabule.

Výdrž na pracovní teplotě rozhoduje o tom, jak daleko spékání dojde. Rozdíl mezi ostrou hranou a splynutím do jednolité desky je otázkou desítek stupňů a několika minut. Delší výdrž na nižší teplotě dává klidnější výsledek než krátký ohřev na vysokou teplotu; sklo má víc času vytlačit uzavřený vzduch.

Rychlé chlazení po výdrži není chyba ani spěch. Nad žíhacím pásmem se sklo chová jako kapalina a napětí v něm nevzniká; naopak dlouhé setrvání v horní části tohoto pásma zvyšuje riziko odskelnění, tedy zákalu z krystalizace. Pec se proto nechá spadnout dolů, u malých pecí i pootevřením na krátkou chvíli.

Žíhání je jediný úsek, na kterém se nešetří. Během výdrže na žíhací teplotě se vyrovná rozdíl mezi povrchem a jádrem, pak následuje pomalý pokles, dokud sklo neztuhne natolik, že už žádný pohyb nedovolí. Doba žíhání roste přibližně s druhou mocninou tloušťky — dvojnásobná tloušťka znamená mnohonásobně delší program, ne dvojnásobný. Poslední stovky stupňů se dají nechat probíhat volným chladnutím zavřené pece, ale pec se neotevírá, dokud výrobek není zřetelně vlažný.

Než spustíte program

Změřte celkovou tloušťku sestavy, ne jednotlivé tabule.
Ověřte, kde v peci leží čidlo a jak daleko je od výrobku.
Nechte kolem sestavy volný prostor pro rozliv a proudění vzduchu.
U víc výrobků v jednom běhu počítejte s tím, že se prohřejí nerovnoměrně.
Program si zapište i s časy, ať víte, co příště změnit.
Na první běh nového typu skla nedávejte práci, o kterou nechcete přijít.

Plné a částečné spékání, tvarování do formy

Spékání není přepínač mezi „spečeno“ a „nespečeno“. Se stoupající teplotou prochází sestava několika rozeznatelnými stavy. Nejdřív se jen zaoblí ostré hrany a díly se lehce přichytí; pak se okraje spojí, ale každý díl je stále čitelný jako samostatný tvar s výrazným reliéfem; nakonec povrch splyne do souvislé desky a švy zmizí. Volba stupně je výtvarné rozhodnutí, ne otázka správnosti.

Jednu věc ale příroda rozhodne za vás: sklo se v horkém stavu ustaluje přibližně na tloušťce šesti milimetrů. Dvě tabule po třech milimetrech proto zůstanou v ploše zhruba stejné. Jedna samostatná tabule se naopak stáhne dovnitř a zesílí, takže se z ní stane menší kus s vypouklým okrajem. Chcete-li větší tloušťku, musíte sklo omezit formou nebo bariérou, jinak se rozteče do stran.

Tvarování do formy je vždy druhý, samostatný běh. Spéká se nejdřív na rovné podložce, výrobek se zkontroluje a teprve pak se pokládá do formy. Tvarovací teplota je znatelně nižší než teplota spékání a rozhoduje o tom, jak přesně sklo formu vyplní. Přehřátý slumping poznáte podle otisklé textury formy, ztenčeného dna a okraje, který se nepříjemně zvlnil.

Souměrné uložení polotovaru ve formě je důležitější, než se zdá. Několik milimetrů stranou se během klesání zvětší a hotová mísa má jednu stěnu vyšší. Pomáhá si značkou na podložce a kontrolou před zavřením pece — po startu už se nic opravit nedá.

Ruce skládají drobné barevné skleněné díly nástrojem na pracovní desce — Skládání drobných dílů před vypálením. Ilustrační snímek k tématu, nikoli dokumentace konkrétní dílny.

Fólie, frita a další vměstky

Mezi vrstvy skla se dá uzavřít víc než jen barva. Nejčastěji se používá tenká kovová fólie, drť neboli frita a vlákna, která se při vhodné teplotě zatáhnou do hmoty a zůstanou v ní viditelná jako kresba.

Kovová fólie se ukládá naprosto čistá a bez záhybů; každý přehyb uzavře vzduch a v hotovém kuse zůstane stříbrná bublina. Barva kovu po vypálení nemusí odpovídat barvě před ním — reakce s obsahem síry v některých sklech mění odstín i směrem, který jste nečekali. Zkušební vzorek je proto rychlejší cesta než dohady.

Frita se sype v tenké, souvislé vrstvě. Hrubá drť mezi dvěma tabulemi vytvoří síť drobných bublin, jemný prášek dává souvislejší plochu, ale snadno se rozfouká a ušpiní zbytek sestavy. Vždy se sype na spodní vrstvu, nikdy na horní tabuli, odkud by při zavírání pece sklouzla.

Vměstky, které nejsou určené do skla, se chovají nepředvídatelně: papír zanechá popel, běžný drát oxiduje a odtlačí sklo od sebe, organické materiály se rozloží na plyn. Pokud chcete experimentovat, dělejte to na malých vzorcích a mimo formu.

Typické vady a co je způsobuje

Vady tavené práce mají většinou jednu z mála příčin a dají se číst zpětně z hotového kusu. Vyplatí se prohlédnout si každý neúspěšný běh dřív, než ho vyhodíte — informace v něm je cennější než samotné sklo.

Velké bubliny uprostřed: Vzduch uzavřený mezi vrstvami, který neměl kudy uniknout. Příčinou bývá příliš rychlý ohřev v pásmu měknutí, nerovná podložka nebo sestava spečená od okrajů dovnitř. Pomáhá výdrž pod měknutím a skládání tak, aby vzduch odcházel ke kraji.
Řada drobných jehel: Jemné jehličkovité bublinky podél spoje pocházejí ze znečištění — otisků, prachu z broušení nebo zbytků separátoru. Řeší se důsledným mytím a odmaštěním, ne změnou programu.
Prasklina hned po vyjmutí: Krátké, ostré prasknutí obvykle vzniká při příliš rychlém dochlazení nebo předčasném otevření pece. Sklo bývá ještě dost horké, i když se pec zvenku zdá studená.
Prasklina po několika dnech: Ukazuje na nedostatečné žíhání nebo na nesourodá skla. Zlom vede často přímo přes spoj dvou barev a plocha lomu je hladká.
Prasklina při náběhu: Poznáte ji podle toho, že se části zvlášť spekly a hrany zlomu jsou zaoblené. Náběh byl příliš strmý pro danou tloušťku nebo tvar.
Bílý zákal na povrchu: Odskelnění z dlouhé výdrže na vysoké teplotě nebo z nečistoty na povrchu. Mírně zasažená místa se dají zachránit dalším krátkým ohřevem, ale prevence je jednodušší.
Otisk formy nebo tkaniny: Přehřátý slumping, opotřebovaný separátor nebo hrubá tkanina. Slabý otisk lze zbrousit, hluboký ne.
Zvlněný nebo ostrý okraj: Sklo se roztéká nerovnoměrně, protože byla sestava tenčí nebo silnější než šest milimetrů. Řeší se doplněním vrstvy, bariérou nebo změnou tvaru polotovaru.

Broušení hran a bezpečná práce v dílně

Hrana po spékání bývá zaoblená, ale ne vždy použitelná. Ostré místo po prasklině, otřep z tvarování nebo nesouměrný obvod se srovnají mokrým broušením. Pracuje se od hrubšího zrna k jemnějšímu a vždy s vodou; broušení nasucho zahřívá hranu, ničí kotouč a plní dílnu křemičitým prachem. Zbroušená plocha zůstane matná — pokud má být znovu lesklá, musí následovat krátký ohřev v peci s vlastní žíhací fází.

Bezpečnost v dílně stojí na několika návycích, které se vyplatí zautomatizovat. Řezání a lámání znamená drobné střepy, které se šíří dál, než čekáte; pec pracuje s teplotami, u kterých sálavé teplo popálí ruku ještě před dotykem; a materiály na bázi keramických vláken uvolňují vdechnutelný prach.

Dílenské minimum

Ochrana očí při řezání, lámání i broušení, bez výjimek pro „jeden rychlý řez“.
Respirátor při míchání separátoru, řezání vláknité desky a manipulaci s tkaninou.
Odsávání nebo alespoň větrání během vypalování a při vyhořívání pojiv.
Rukavice a nástroje na horké police, ne na horké sklo — to se nepřenáší.
Vlhký úklid pracovní desky; zametání zvedá prach zpátky do vzduchu.
Volný, nehořlavý prostor kolem pece a nic odloženého na jejím víku.
Pec pod dohledem v úsecích, kdy rychle stoupá teplota.
